商品明細

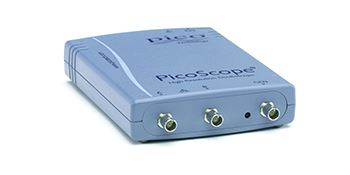

PicoScope 4262示波器

  • 料號:4262
  • 規格:
    通道數: 2
    頻寬: 5 MHz
    取樣率: 10 MS/s
    解析度: 16 bits
    記憶體: 16 MS
  • 16 bits高解析度差分示波器

商品詳細介紹Product Introduction

16 bits高解析度示波器

  • 2個通道示波器/頻譜分析儀
  • 16 bits解析度
  • 低失真(96 dB SFDR)
  • 低雜訊(8.5uV VRMS)
  • 5 MHz頻寬
  • 16 MS 記憶體
  • 低失真信號產生器
  • 任意波形產生器
大多數的數位示波器都是專為查看高速數位信號而設計的。目前的趨勢是僅僅使用新技術來提高取樣率和頻寬。然後PicoScope 4262,我們專注於測量類比訊號的重要性:提高解析度、改善動態範圍、減少雜訊和失真。
其結果是示波器/FFT分析儀的性能水平已打敗大多數音頻分析儀,並且因為擁有5 MHz的頻寬,使其同樣適用於震動和超音波訊號,以及各種精密測量任務。
震動分析等許多應用需要高取樣率的長時間測量,這需要夠大的內建記憶體。PicoScope 4262具有1600萬個樣本的緩衝儲存器,因此可以已10 MS/s的速度捕獲波形,長達100 ms/div。如果您需要更長的時間,USB streaming mode可以直接取樣到PC硬碟中。

高級顯示

PicoScope軟體幾乎將所有顯示區都用於顯示波形,使用筆記型電腦或桌上型螢幕,會比傳統的示波器顯示幕更大解析度更高。顯示8個高解析度通道時,這會是一個強大的優勢。
有大顯示區,您還可以創建可自定義的分屏顯示,同時查看同一信號的多個通道或不同視窗。甚至可以同時顯示示波器和頻譜分析儀的波形。此外所顯示的每個波形都可以單獨的縮放,以獲得最大的彈性去觀察量測結果。
PicoScope軟體可以透過滑鼠、觸控螢幕或鍵盤快捷鍵進行控制。


FFT頻譜分析儀

頻譜視窗顯示幅度與頻率的關係,非常適合尋找信號中的雜訊、串擾或失真。PicoScope中的頻譜分析儀具有快速傅立葉轉換(FFT),與傳統的掃頻分析儀不同,它可以顯示單個非重複波形的頻譜。
透過全面的設置,您可以控制頻譜段(FFT頻段)的數量,窗口類型、縮放(包括log/log)和顯示模式(即時、平均或峰值)


任意波形和函數產生器

PicoScope 4262內建20 kHz函數產生器(正弦波、方波、三角波、直流電壓、白雜訊、斜波、高斯、PRBS等)和任意波形產生器。
除了用於設置電壓、偏移量、頻率的基本控制外,還有功能可以讓您掃描一系列頻率。結合頻譜分析可以成為測試放大器和濾波器有利的工具。
觸發工具您在滿足各種條件時輸出一個波形或多個週期,如範圍觸發或遮罩測試失敗時。
除了函數產生器提供的標準波型外,還可以使用16 bits/192 kS/s任意波型產生器(AWG)創建自定義波形。可以使用內建的AWG編輯器創建或編輯AWG波型,也可以使用示波器通道或電子檔導入AWG波形。



高信號完整性

大多數示波器都是按成本製造,PicoScope是根據規範製造的。
細微的前端設計和屏蔽降低了雜訊、串擾、和諧波失真。多年的示波器設計經驗可以從良好的頻寬平整度和低失真度看的出來。
我們對我們的產品性能感到自豪,與大多數示波器製造商不同,我們詳細的公佈了我們的規格。讓您在探測電路時,您可以信任在螢幕上看到的波形。


好攜帶

PicoScope 4262示波器體積小、重量輕、好攜帶、無需外部電源。

在實驗室中,他們佔用了最小的工作台空間,移動工程師能直接將示波器放在筆電包裡。




免費更新軟體或下載軟體開發工具包(SDK)

軟體開發工具包(SDK)允許您編寫自己的軟體,包括Microsoft Windows,Apple Mac(OS X)和Linux(包括Raspberry Pi和BeagleBone)的驅動程序。
範例代碼顯示如何連接第三方軟件包,如Microsoft Excel,NI LabVIEW和MathWorks MATLAB。

型號 通道數 頻寬 取樣率 解析度 記憶體 型錄下載
4262 2 5 MHz  10 MS/s 16 bits 16 MS
