DNX-429-512，DNA-429-512，DNR-429-512，DNF-429-512
特徵
- 12 ARINC 429 RX頻道
- 按通道選擇高（100 kHz）或低（12.5 kHz）速度
- 硬件標籤過濾
- 硬件TX調度器（100時序分辨率）
- RX數據的自動時間戳（如果需要）
- 包括強大的API
相關媒體
United Electronic Industries ARINC-429 Capabilities (Part 1)
United Electronic Industries ARINC-429 Capabilities (Part 2)

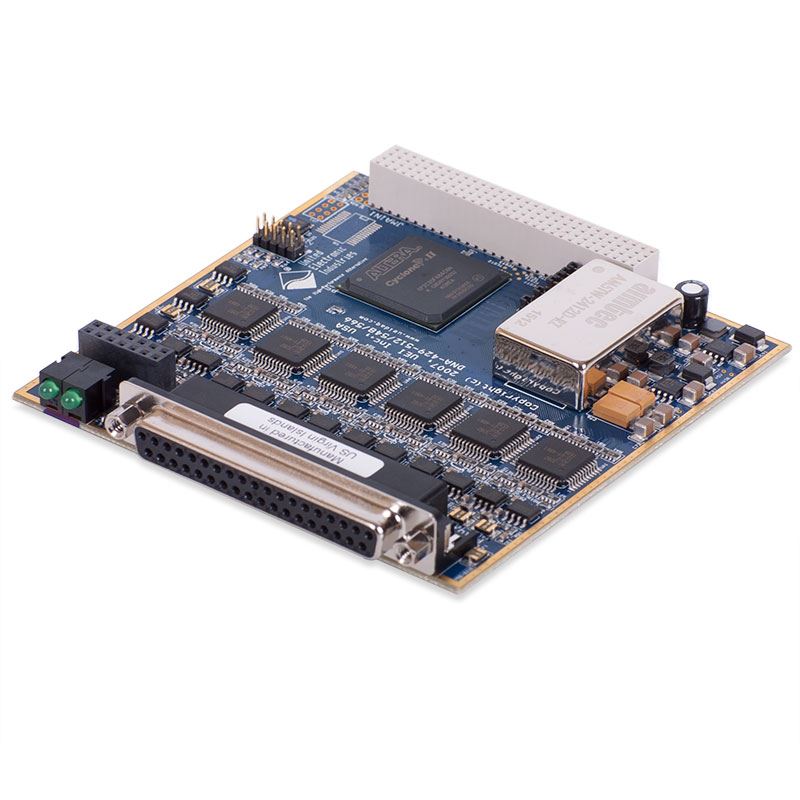

DNx-429-512是一款12通道ARINC-429接收器接口。該電路板完全符合ARINC 429規範，並支持高速（100 kHz）和低速（12.5 kHz）操作。通道速度可通過兩個通道的軟件進行選擇。即使所有通道都設置為高速模式，數據完整性也可通過在所有RX通道上使用256個字FIFO來保證。
接收頻道包括對標籤進行過濾的功能，以便僅捕獲來自所選頻道的數據。可以將過濾器設置為從1到255個標籤之間轉發數據，或者可以禁用過濾器，以便捕獲所有數據，而不考慮源。用戶還可以通過標籤來選擇標籤上的所有數據是被轉發還是只有自上次傳輸以來已經改變的數據。可以設置每個通道，以便根據來源/目標標識碼（位9和10）還支持數據接收過濾。匹配所需SDI的字被轉發，而那些不被忽略的字轉發。每個收到的單詞可能會加上接收日期和時間（10微秒分辨率）。奇偶校驗錯誤可能被標記，並且在板級陷入錯誤數據，提供DNx-429系列軟件作為UEI框架的一部分。
該框架提供了一個全面且易於使用的API，它支持所有流行的Windows編程語言，並支持使用Linux和大多數實時操作系統（包括QNX，INtime，RT Linux等）的程序員。最後，該框架為在LabVIEW，MATLAB / Simulink或任何支持ActiveX或OPC服務器的應用程序中創建應用程序的人提供了完整的支持。
