DNX-429-516，DNA，DNR，DNF
特徵

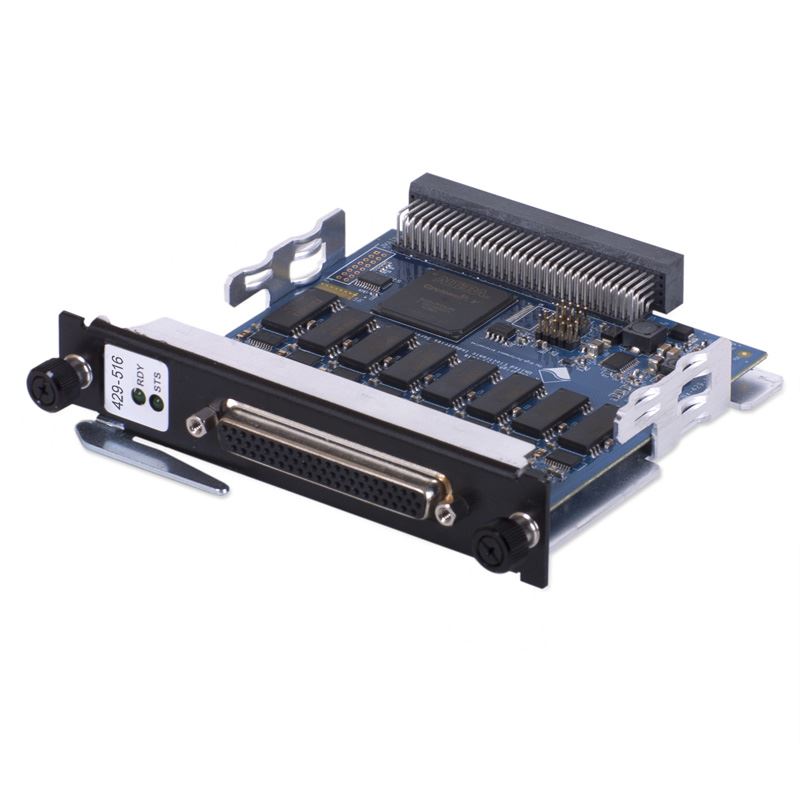

顯示機架（DNR）I / O板
- 16 ARINC 429傳輸信道
- 按通道選擇高（100 kHz）或低（12.5 kHz）速度
- 硬件標籤過濾
- 硬件TX調度器（100μs時序分辨率）
- 350 Vrms隔離（8組2通道）
- Guardian系列診斷：板載429 RX允許在每個通道上回讀
相關媒體
United Electronic Industries ARINC-429 Capabilities (Part 1)
United Electronic Industries ARINC-429 Capabilities (Part 2)
DNx-429-516分別是用於UEI廣用的Cube，RACKtangle和FLATRACK I / O機箱的16通道ARINC 429通信接口。DNx-429-516提供16個TX通道。所有電路板完全符合ARINC 429規範，並支持高速（100 kHz）和低速（12.5 kHz）操作。通道速度是軟件可以逐個通道選擇的。即使所有通道都設置為高速模式，數據完整性也可通過在所有通道上使用256個字FIFO來保證。該板是UEI Guardian系列的一部分，並提供連接到每個傳輸通道的診斷板載ARINC-429接收器。這允許應用程序確認已將正確的信息寫入ARINC-429總線。
通道可以設置為異步傳輸或基於硬件控制的調度器。每個通道都支持一個傳輸表，最多可以有256個獨特的時間表。傳輸時間表分辨率為100微秒。還有一種TX模式，其中只有在收到來自預編程標籤的數據時才發送標籤。異步（非預定）數據可能以三個優先級發送。高優先級數據在完成當前傳輸後立即發送，而不管預定的消息如何。以標準優先級發送的數據在沒有正在發送預定數據的時間內發送。最後，最低優先級是從沒有預定的，高或標準優先級數據傳輸時發送的256字FIFO中傳輸的數據。
該板附帶了DNx-429-516的軟件。UEIDAQ框架提供了一個全面的，易於使用的API，支持所有流行的Windows編程語言。工廠編寫和支持的驅動程序也包含在Linux中，可用於其他流行的實時操作系統，包括QNX和VxWorks。最後，UEIDAQ框架為那些在所有流行數據採集和控制軟件包（包括LabVIEW，MATLAB / Simulink以及任何支持ActiveX或OPC服務器的應用程序）中創建應用程序的用戶提供完全支持。
