DNX-AI-255，DNA-AI-255，DNR-AI-255，DNF-AI-255
特徵
- 2個輸入/輸出通道
- 16位分辨率
- 3線（Synchro）和4線（解析器）輸入
- 每個通道的參考輸出
- 2至28 Vrms可編程參考
- 50赫茲到4000赫茲
- 28 Vrms輸出1.2 VA，無需外部緩衝器
- 完全隔離

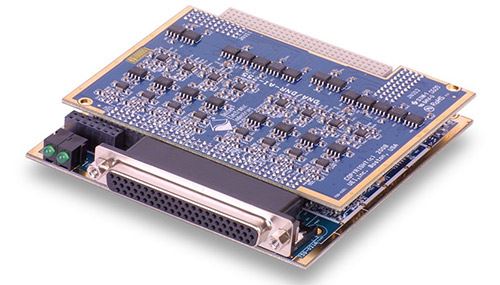

DNx-AI-255是雙通道同步/解析器輸入和輸出板。該電路板適用於各種測試，測量和控制應用以及用於測試和模擬器應用的模擬輸出。該板可配置為兩個輸入，兩個輸出或一個輸入和一個輸出。
該板提供2個輸入通道，可監控3線同步器或4線分解器。該電路板的高精度電路結合每個通道的獨立16位A / D轉換器，可實現高達±2.6弧分的測量精度。輸入可以以高達800 rps的速率讀取，具體取決於參考頻率。
每個通道都提供自己的可編程參考值，輸出可獨立編程，範圍從2到28 Vrms，頻率範圍為50至4,000 Hz，最高可達1.2 VA。
DNx-AI-255還提供兩路同步或旋轉變壓器輸出，非常適合驅動姿態指示器或各種同步或旋轉變壓器輸入設備的測試源。每個輸出接受一個獨立的參考信號並提供16位輸出分辨率。每個通道將在1.2 VA時驅動高達28 Vrms，無需外部緩衝。
該電路板在通道之間以及I / O連接和Cube機箱之間提供350 Vrms的隔離。與所有PowerDNA / UEILogger I / O板一樣，DNA-AI-255可在惡劣的環境中運行，並經過5 g振動，50 g衝擊，-40至+85°C溫度和70,000英尺高度的高度測試基於Cube的系統。
提供DNx-AI-255軟件作為UEI框架的一部分。該框架提供了一個全面且易於使用的API，它支持所有流行的Windows編程語言，並支持使用Linux和大多數實時操作系統（包括QNX，INtime，RT Linux等）的程序員。最後，該框架為在LabVIEW，MATLAB / Simulink或任何支持ActiveX或OPC服務器的應用程序中創建應用程序的人員提供完全支持。
