DNX-AO-318-020，DNA-AO-318-020，DNR-AO-318-020，DNF-AO-318-020

特徵

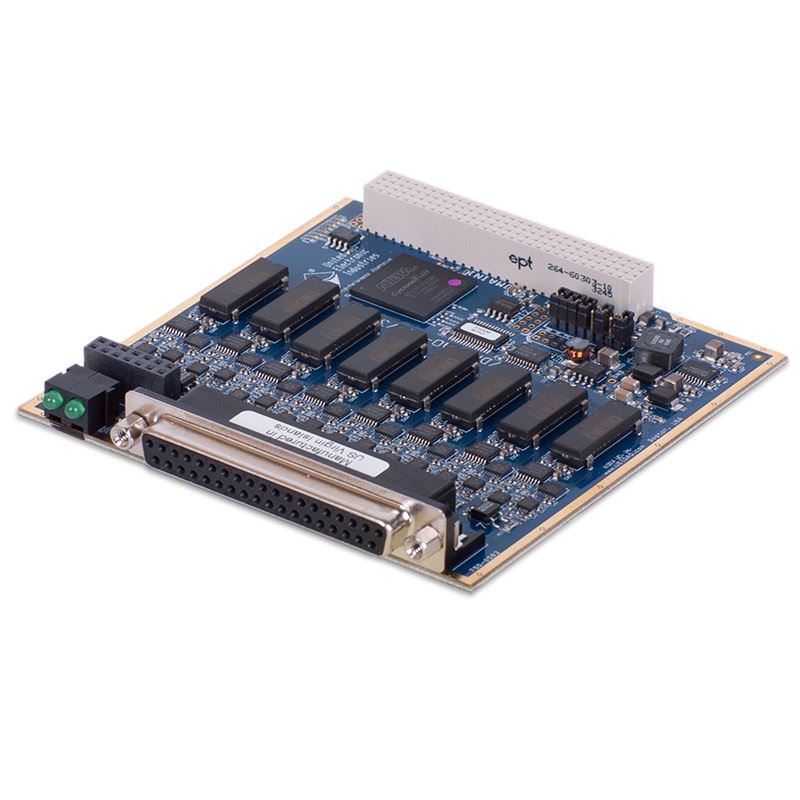

帶BIT的8通道隔離0-20 mA D / A板

• 用於“Cube”I / O機箱
• 8個獨立的完全隔離的16位DAC
• 內置測試功能可監控輸出電壓和電流
• 每通道10 kHz最大更新速率
• 0 - 20 mA輸出範圍
• 跨所有渠道同步更新

DNx-AO-318-020是完全隔離的高精度8通道模擬電壓輸出板，分別與UEI流行的“Cube”，RACKtangle和FLATRACK I / O機箱兼容。這些電路板提供完整的16位分辨率，並保證在整個工作溫度範圍內具有單調性。每個DNx-AO-318通道提供±10 V的輸出範圍，並可驅動±10 mA。對於需要更高輸出電流或電壓的應用，請參考DNx-AO-308-35x系列板卡。

DNx-AO-318-020提供廣泛的內置測試診斷。每個通道上的板載A ​​/ D轉換器允許用戶監控輸出電壓和電流。每個輸出上的固態繼電器允許將D / A通道從現場I / O斷開，從而完成完整的電路板自檢，而無需驅動連接到輸出的電路。該繼電器結合輸出電流和電壓檢測，也可以設置為在發生外部故障情況（如對地短路或直流電源）時斷開D / A輸出。

所有8個通道可以配置為同時更新，或者可以在寫入數據時一次更新一個通道。1024採樣FIFO允許每個D / A以10 kHz更新而不會丟失數據。雙緩衝輸出結合使用低毛刺D / A使DNx-AO-318-020成為生成低頻波形或提供高精度切換激勵的理想解決方案。

DNx-AO-318-020附帶的軟件提供了一個全面且易於使用的API，它支持所有流行的Windows編程語言，並支持使用Linux的程序員和大多數實時操作系統，包括QNX，INtime，VXworks等。最後，UEIDAQ框架為在Windows數據採集軟件包（如LabVIEW，MATLAB / Simulink或任何支持ActiveX或OPC服務器的應用程序）中創建應用程序的用戶提供完全支持。
