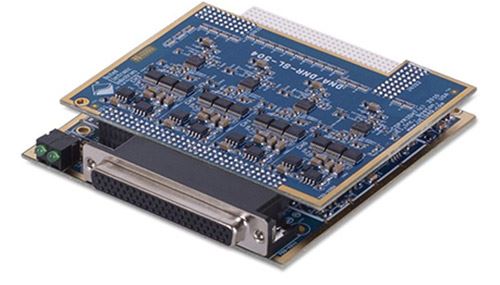

DNX-SL-504，DNA-SL-504，DNR-SL-504，DNF-SL-504

特徵

4端口同步串行通信

• 4個可獨立配置的端口
• 每個端口軟件可配置為RS-232或RS-485/422/423
• RS-232的最大速度為230 kbaud，RS-485/422的最大速度為4 Mbaud
• HDLC，SDLC協議支持
• 350 V端口到端口隔離; 15kV ESD



DNx-SL-504具有用於Cube和RACKtangle I / O機箱的4端口串行通信接口。每個端口可獨立配置為RS-232，RS-485，RS-422/423以及同步通訊。每個端口都與其他三個端口以及Cube或RACKtangle機箱完全隔離。該電路板是各種基於串行數據採集和控制接口以及通用串行I / O的理想接口。

 DNx-SL-504支持大多數流行的同步串行通信協議，包括HDLC和SDLC。RS-485/422實現提供發送和接收，數據和時鐘接口，而RS-232配置也支持標準CTS和RTS信號。RS-485/422和RS-232模式下的最大傳輸速率分別為4 Mbaud和230 kbaud。

 DNx-SL-504支持在RS-485模式下高達1 Mbaud的標準異步串行傳輸速率，或在RS-232模式下高達230 kbaud的標準異步串行傳輸速率。它還支持12,12.5和50 kbaud的通信，數據速率精度優於0.1％。

注意：本產品受到UEI 10年可用性保證。但是，該產品已根據此計劃指定用於生命週期結束。本產品的可用性至少保證至2028年1月31日，而此產品的售後支持保證至少在2030年1月31日之前.UEI為這些產品提供替代解決方案。請聯繫工廠了解最合適的替代品。
