DNX-CT-602，DNA-CT-602，DNR-CT-602，DNF-CT-602

特徵

• 4個獨立的32位計數器/定時器單元
• RS-422/485邏輯電平的全差分輸入/輸出
• 8個計數模式
• 每通道32位預分頻器
• 內部（66 MHz）或外部（最大16.5 MHz）時基
• 每個計數器上有256 x 32位輸入FIFO和256 x 32位輸出FIFO
• 外部時鐘和電閘輸入上的雜訊去除

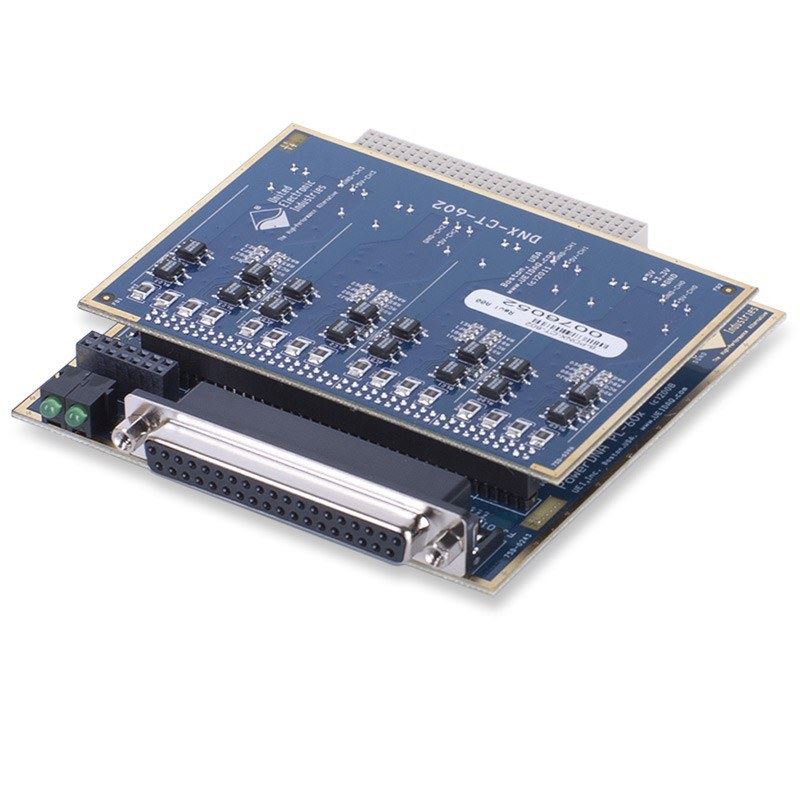

DNx-CT-602板卡是一個差分計數器/定時器接口，提供四個獨立的32位通道，每個通道都具有過壓保護和光電隔離。它們可以充當事件計數器，執行寬度/週期測量，並在用戶設置計數方向的正交編碼器模式下運行。對於輸出模式，該層提供單次和通用PWM操作。它還在ClockIn和Gate引腳上提供邊沿檢測功能。除配置和控制觸發輸出引腳的附加命令外，DNx-CT-602與DNx-CT-601軟件兼容。

DNx-CT-602提供以下8種計數模式，可適應大多數數據採集和數據記錄要求：

• 計時器
• PWM發生器
• 持續更新的PWM發生器（緩衝）
• 箱計數器（指定時間間隔內的脈衝數）
• 脈衝寬度
• 脈衝週期（最多2 ^32個週期）
• 正交編碼器
• 時基操作
